§ 96. Выполнение эскизов деталей


Конструкторские документы для одноразового пользования могут выполняться в виде эскизов. Эскизом называют чертеж, выполненный без применения чертежного инструмента (от руки) и точного соблюдения стандартного масштаба (в глазомерном масштабе). При этом должна сохраняться пропорция в размерах отдельных элементов и всей детали в целом. По содержанию к эскизам предъявляются такие же требования, что и к рабочим чертежам.

Эскизы выполняют в следующих случаях: при разработке новой конструкции, при составлении рабочего чертежа уже имеющейся детали, при необходимости изготовить деталь по самому эскизу.

Эскизы рекомендуется выполнять от руки на листах клетчатой бумаги стандартного формата, мягким карандашом ТМ, М или 2М. Последовательность выполнения эскиза во многом совпадает с последо-

вательностью выполнения рабочего чертежа детали. Выполнение эскиза включает в себя следующие этапы:

подготовительный;

размещение и вычерчивание изображений;

нанесение размеров и знаков шероховатости поверхностей деталей;

выполнение необходимых надписей и окончательное оформление эскиза.

На подготовительном этапе нужно внимательно осмотреть деталь, ознакомиться с ее конструкцией, определить имеющиеся в ней отверстия, канавки, проточки, приливы, выступы, фаски и другие элементы. Мысленно расчленить деталь на простейшие геометрические формы (цилиндр, конус, призма и др.) определить, как эти формы связаны между собой, собраны воедино.

Затем нужно установить материал, из которого деталь изготовлена, и основные технологические операции (резание, штамповка, литье и т. д.), которые использовались при изготовлении детали. Если возможно, устанавливают, частью какого изделия является данная деталь, каково ее назначение в этом изделии.

Затем приступают к выбору главного изображения детали, учитывая некоторые требования конструктивного и технологического порядка. Главное изображение должно давать наибольшую информацию о детали. Определяют, какие целесообразно выполнить разрезы или другие изображения, дополняющие главное изображение.
Количество изображений должно быть минимальным, но достаточным для передачи форм детали.



Учитывая сложность детали, ее размеры и размеры листа бумаги, решают вопрос о выборе приблизительного масштаба изображения, чтобы удачно скомпоновать рабочую площадь эскиза. Затем приступают к вычерчиванию изображения. Для этого прежде всего намечают осевые и центровые линии каждого изображения. Осевые и центровые линии проводят с целью выявления или геометрических осей и центров, или проект-плоскостей симметрии детали. Отсутствие осевых и центровых линий затрудняет понимание чертежа, ведет к пропуску необходимых размеров, затрудняет разметку деталей. Затем наносят внешние контуры каждого изображения (рис. 291, а) с конструктивными элементами (фаски, проточки и т. д.), тонкими линиями отмечают контуры необходимых разрезов и сечений. При этом учитывают, что обычно внутренние поверхности параллельны внешним поверхностям детали, оси крепежных отверстий чаще всего располагаются симметрично относительно осей детали или по вершинам правильных многоугольников; острые кромки отлитых элементов должны быть



Рис. 291

скругленными; конструктивные уклоны и конусности должны быть отражены, несмотря на их незначительность.

Проверив выполненные изображения, убирают лишние линии, выполняют штриховку в разрезах и сечениях, обводят видимый контур изображений сплошной линией (рис. 291, б).

На третьем этапе составления эскиза:

намечают размерные базы и проводят выносные и размерные линии для габаритных размеров, межосевых и межцентровых размеров и



Рис. 292



Рис. 293

их расстояний до баз и для размеров отдельных элементов деталей (рис. 291, в);

обмеряют деталь, сопоставляют размеры, полученные обмером, с размерами, рекомендуемыми таблицами размерных рядов, и наносят на эскиз скорректированные, но близкие к измеренным размерам. При этом нужно помнить о сопрягаемых размерах, которые могут быть проверены и уточнены по сопрягаемым с данной поверхностью деталям в готовом изделии;

определяют шероховатость поверхностей детали и наносят на эскиз ее условными обозначениями;



обозначают разрезы, сечения, выносные элементы.

Заключительный этап включает в себя проверку выполненных изображений, заполнение технических требований и основной записи на эскизе, а также таблиц, если они необходимы (рис. 292).

Обмер детали при выполнении ее эскиза с натуры выполняется с помощью различных инструментов, которые выбирают в зависимости от величины и формы детали, а также от требуемой точности определения размеров.



Рис. 294



Рис. 295

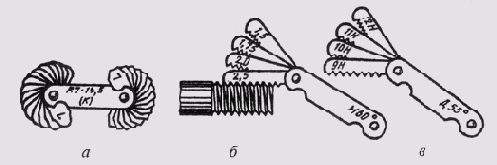

Металлическая линейка (рис. 293, а), кронциркуль (рис. 293, б) и нутромер (рис. 293, в) позволяют измерить внешние и внутренние размеры с точностью до 0,1 мм. Штангенциркуль, предельная скоба, калибр, микрометр позволяют выполнить более точный обмер (рис. 294, а, б, в, г). Замер радиусов скруглений производят с помощью радиусных шаблонов (рис. 295, а), а шаги резьбы замеряют с помощью резьбовых шаблонов (рис. 295, б, в).

На рис. 296 показано, как с помощью линейки, кронциркуля и нутромера измеряют линейные размеры детали.



Рис. 296

По размерам наружного или внутреннего диаметра резьбы rto величине шага резьбы, определенного по резьбовому шаблону, подбирают точное значение резьбы по таблицам стандартных резьб.

Если выявится несоответствие шага и диаметра стандарту, то значит резьба нестандартная. В этом случае нужно нанести на эскизе детали шаг резьбы, наружный и внутренний ее диаметры.
