§ 97. Выполнение технических рисунков деталей
В тех случаях, когда необходимо быстро пояснить форму рассматриваемого предмета, показать его наглядно, пользуются техническим рисунком. Техническим рисунком называют наглядное изображение имеющегося или проектируемого предмета, выполненное без применения чертежных инструментов, от руки в глазомерном масштабе с соблюдением пропорций и размеров элементов, составляющих его. Технические рисунки, применяемые в конструкторской практике, используют для того, чтобы более быстро выразить свою мысль в наглядной форме. Это дает возможность более доступно, доходчиво пояснить чертежи сложных предметов. Применение технического рисунка позволяет закрепить техническую идею или предложение. Кроме того, применение технического рисунка детали очень полезно при эскизировании деталей с натуры, хотя выполнять технический рисунок можно и по комплексному чертежу предмета.
Важнейшим требованием, предъявляемым к техническому рисунку, является наглядность. Технический рисунок в законченном виде с нанесением тени и штриховки иногда может быть более наглядным, чем аксонометрическое изображение и с нанесенными размерами может заменить чертеж несложной детали, служащей документом для ее изготовления.
Чтобы быстро и правильно выполнить технический рисунок, необходимо получить навыки проведения параллельно расположенных линий под разным наклоном, на разном расстоянии, различной толщины без применения чертежных инструментов, не пользуясь приборами, делить отрезки на равные части, строить наиболее применяемые углы (7,15, 30,41,45,60,90°), делить углы на равные части, строить окружности, овалы и др. Необходимо иметь представление об изображении различных фигур в каждой из плоскостей проекций, уметь выполнить на техническом рисунке изображения наиболее применяемых плоских фигур и простых геометрических форм.
Рис. 297

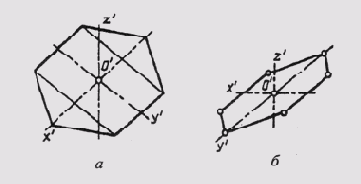

Рис. 298
Перед началом выполнения технического рисунка решают вопрос о выборе наиболее эффективной системы наглядного изображения. В машиностроительном черчении для этой цели чаще всего используют прямоугольную изометрию.
1. В выбранном на чертеже месте строят аксонометрические оси и намечают расположение детали с учетом максимальной ее наглядности (рис. 302, а).
2. Отмечают габаритные размеры детали, начиная с основания, и строят объемный параллелепипед, охвативший всю деталь (рис. 302, б).
3. Габаритный параллелепипед мысленно расчленяют на отдельные геометрические формы, составляющие его, и выделяют их тонкими линиями (рис. 302, в).
4. После проверки и уточнения правильности сделанных наметок обводят линиями необходимой толщины видимые элементы детали (рис. 302, г, д).
5. Выбирают способ оттенения и выполняют соответствующую дорисовку технического рисунка (рис. 302, е). На рис. 302 показана последовательность построения технического рисунка ттетели.
Для повышения наглядности и выразительности на выполненный технический рисунок наносят штриховку сплошными параллельными линиями различной толщины или штриховку в виде сетки. Нанесение на технический рисунок светотени, показывающей распределение света на поверхностях изображаемого предмета, называют оттенением. Оттенение может быть выполнено также с помощью точек. С увеличением освещения расстояние между точками увеличивается. При выполнении оттенения считают, что на изображаемый предмет свет попадает сверху, сзади и слева, поэтому освещенные части делают более светлыми, а правые и нижние части — затемненными. Ближе рас-
положенные части предмета оттеняют светлее, чем участки, расположенные от света дальше. На каждом рисунке применяют один какой-либо способ оттенения, и все поверхности изображаемого предмета оттеняются.
На рис. 303, а приведен технический рисунок цилиндра, на котором оттенение выполнено параллельной штриховкой, на рис. 303, б— траферовкой, а на рис. 303, в — с помощью точек. На рис. 302, е показан технический рисунок детали с оттенением, выполненным параллельной штриховкой.
Оттенение на рабочих чертежах деталей могут быть выполнены также тушевкой — частым, почти сплошным нанесением штрихов в различном направлении, или отмывкой, выполненной тушью или красками.
